Опис та технічні характеристики

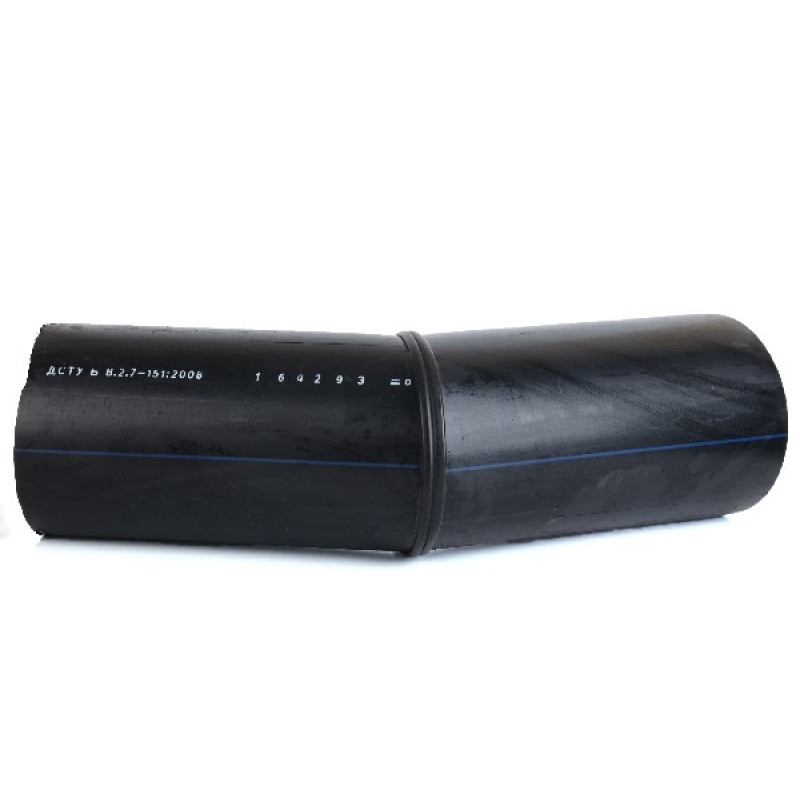

Відвід 30°


полиэтиленовый отвод 30 градусов


d


Ном.
знач.


Гран. відх. ±

Z
Ном.
знач.

Z
Гран.
відх. ±

Z1
90 175 7 344 13 356
110 175 7 344 13 358
125 180 7 354 13 370
140 185 7 364 13 382
160 190 7 374 13 394
180 193 7 380 13 403
200 198 7 390 13 415
225 203 8 400 15 428
250 310 10 610 19 642
280 310 10 610 19 646
315 360 10 708 19 748
355 360 10 708 19 754
400 368 10 723 19 775
450 425 10 836 19 894
500 433 10 851 19 916
560 443 10 871 19 943
630 450 15 885 29 966
710 680 20 1337 39 1429
800 720 20 1415 39 1519
900 780 20 1533 39 1650
1000 830 30 1632 59 1761
1200 880 30 1730 59 1885

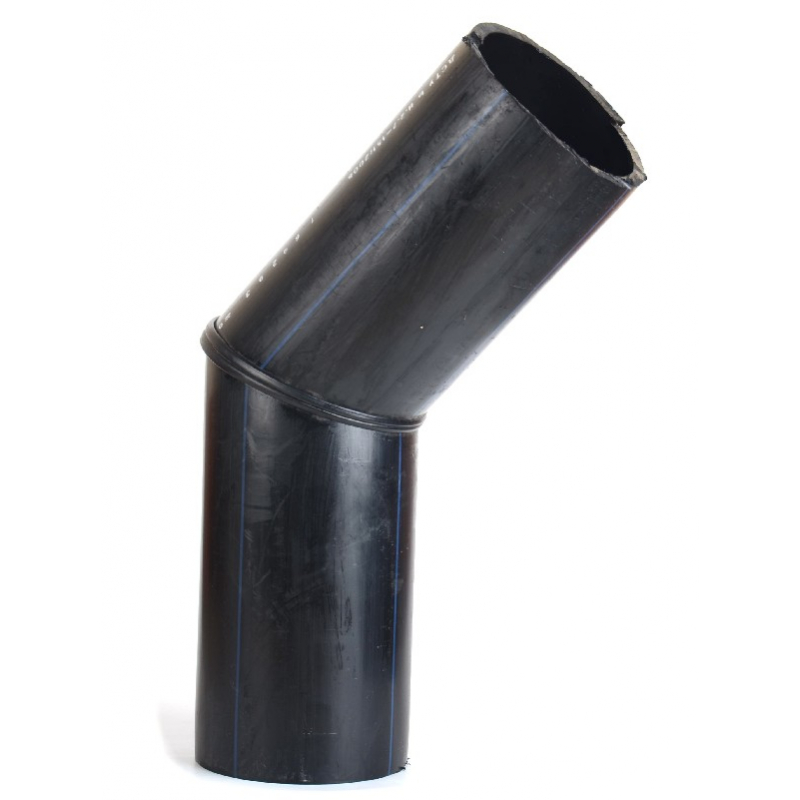

Відвід 45°


отвод полиэтиленовый 45 градусов


d


Ном.
знач.


Гран.
відх. ±

a
Ном.
знач.

a
Гран. відх. ±

Z
Ном.
знач.

Z
Гран.
відх. ±

Z1
90 175 7 105 3 363 15 394
110 175 7 110 3 360 15 399
125 180 7 125 3 377 15 421
140 185 7 150 3 403 15 452
160 190 7 170 4 423 16 479
180 193 7 185 4 434 16 498
200 198 7 205 7 454 18 525
225 203 8 240 7 486 18 565
250 310 10 265 8 682 25 771
280 310 10 270 8 676 25 775
315 360 10 300 8 776 25 887
355 360 10 330 8 789 25 914
400 368 10 365 10 818 26 960
450 375 10 415 10 858 26 1017
500 433 10 460 10 980 26 1157
560 443 10 510 10 1022 26 1220
630 450 15 565 10 1059 35 1281
710 800 20 1000 30 2029 62 2280
800 850 20 1030 30 2109 62 2391
900 950 20 1090 30 2298 62 2616
1000 950 20 1150 40 2317 71 2670
1200 1100 30 1210 40 2555 71 2979


Відвід 60°



отвод полиэтиленовый 60 градусов



d


Ном.
знач.


Гран.
відх. ±

a
Ном. знач.

a
Гран. відх. ±

Z
Ном.
знач.

Z
Гран.
відх. ±

Z1
90 185 7 150 4 238 10 283
110 185 7 170 4 240 10 295
125 190 7 170 7 237 12 299
140 195 7 215 7 264 12 334
160 200 8 245 8 279 14 359
180 203 8 265 8 284 14 374
200 208 8 290 8 295 14 395
225 213 8 320 10 307 15 419
250 310 10 345 10 407 17 532
280 320 10 365 10 413 17 553
315 370 10 380 10 453 17 611
355 370 10 455 10 483 17 660
400 378 10 500 10 496 17 696
450 385 10 570 10 523 17 748
500 443 10 625 20 591 24 841
560 453 15 695 20 615 29 895
630 460 15 770 20 634 29 949
710 950 20 1490 50 1582 55 1937
800 1000 20 1540 50 1615 55 2015
900 1000 30 1600 50 1599 65 2049
1000 1050 30 1650 60 1626 91 2126
1200 1100 30 1750 60 1630 91 2230

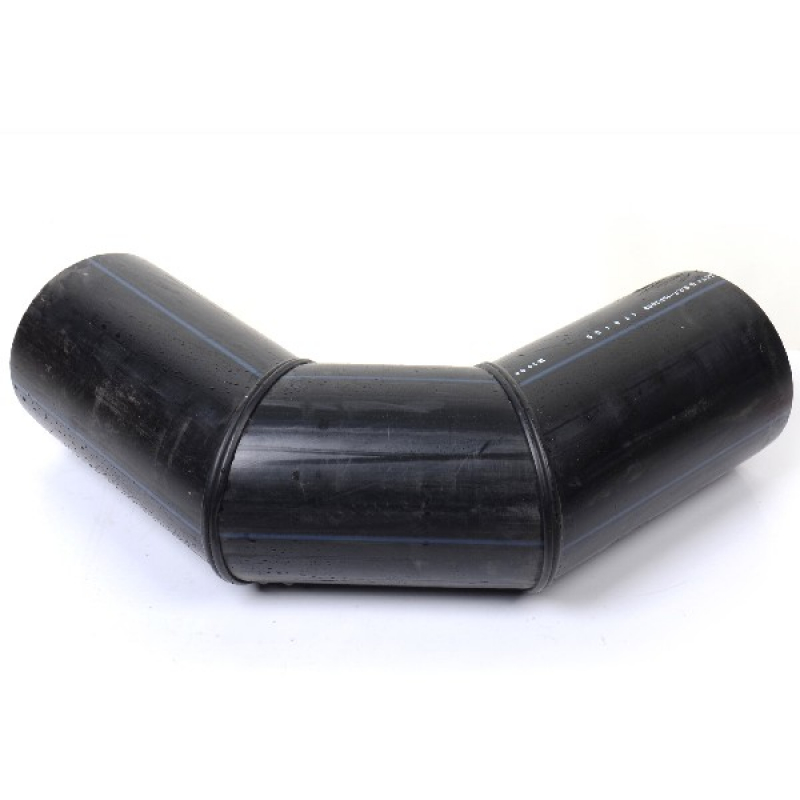

Відвід 90°



отвод полиэтиленовый 90 градусов


d


Ном.
знач.


Гран.
відх. ±

a
Ном.
знач.

a
Гран. відх. ±

Z
Ном.
знач.

Z
Гран.
відх. ±

Z1
90 185 7 150 4 238 10 283
110 185 7 170 4 240 10 295
125 190 7 170 7 237 12 299
140 195 7 215 7 264 12 334
160 200 8 245 8 279 14 359
180 203 8 265 8 284 14 374
200 208 8 290 8 295 14 395
225 213 8 320 10 307 15 419
250 310 10 345 10 407 17 532
280 320 10 365 10 413 17 553
315 370 10 380 10 453 17 611
355 370 10 455 10 483 17 660
400 378 10 500 10 496 17 696
450 385 10 570 10 523 17 748
500 443 10 625 20 591 24 841
560 453 15 695 20 615 29 895
630 460 15 770 20 634 29 949
710 950 20 1490 50 1582 55 1937
800 1000 20 1540 50 1615 55 2015
900 1000 30 1600 50 1599 65 2049
1000 1050 30 1650 60 1626 91 2126
1200 1100 30 1750 60 1630 91 2230

Технічні характеристики

  • З’єднувальні деталі відповідають вимогам технічних умов, робочим кресленням і виготовлятися за технологічною документацією.
  • Номінальний зовнішній діаметр, граничне відхилення, овальність і максимальний робочий тиск залежно від стандартного розмірного відношення з’єднувальних деталей для зварювання в стик відповідають вимогам.
  • Приєднувальні розміри з’єднувальних деталей, повинні відповідати розмірам труб, з якими вони монтуються.
  • З’єднувальні деталі виготовляються з композицій поліетилену з мінімальними тривалими міцностями MRS 6,3 МПа (ПЕ 63), MRS 8,0 МПа (ПЕ 80), MRS 10,0 МПа (ПЕ 100), що серійно виробляються згідно з нормативною документацією, затвердженою в установленому порядку. Ці композиції повинні бути призначені для виробництва з’єднувальних деталей, які використовують при будівництві  трубопроводів, що транспортують воду. Властивості матеріалу з’єднувальних деталей відповідають вимогам.
  • З’єднувальні деталі для господарсько – питного водопостачання виготовляються з поліетилену марок, що мають дозвіл МОЗ України.

Підприємство-виробник гарантує бездоганну працездатність оригінальної продукції власного виробництва виробів з поліетилену при дотриманні споживачем умов експлуатації, транспортування, зберігання, монтажу.
