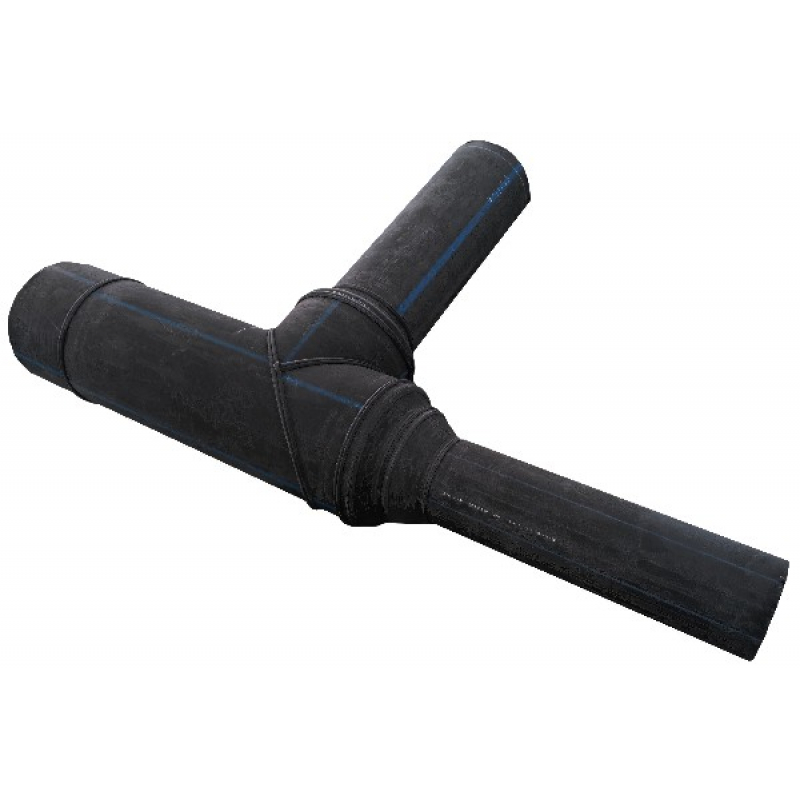

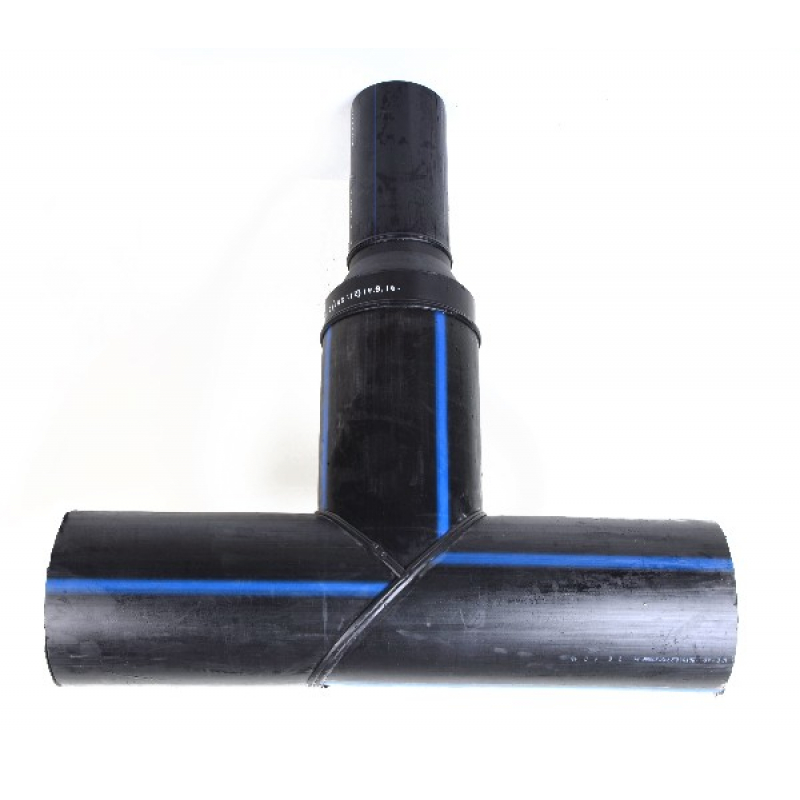

Трійник редукційний

Повернутись до каталогу
  • Трійник редукційний
  • Трійник редукційний
Трійник редукційний Трійник редукційний

Опис та технічні характеристики



тройник редукционный

D d L
Ном. знач.		 L
Гран. відх.
±		 Z
Ном. знач.		 Z
Гран. відх.
±		 l
Ном. знач.		 l
Гран. відх.
±		 l1
Ном. знач.		 l1
Гран. відх.
±
90 63 480 20 432 10 60 10 390 10
90 75 480 20 435 10 70 10 390 10
110 63 520 20 512 10 60 10 410 10
110 75 520 20 515 10 70 10 410 10
110 90 520 20 520 10 200 10 410 10
125 63 550 20 593 10 60 10 425 10
125 75 550 20 596 10 70 10 425 10
125 90 550 20 601 10 200 10 425 10
125 110 550 20 541 10 200 10 425 10
140 63 580 20 612 10 60 10 440 10
140 75 580 20 615 10 70 10 440 10
140 90 580 20 620 10 200 10 440 10
140 110 580 20 595 10 200 10 440 10
140 125 580 20 595 10 200 10 440 10
160 63 620 20 632 10 60 10 460 10
160 75 620 20 635 10 70 10 460 10
160 90 620 20 640 10 200 10 460 10
160 110 620 20 615 10 200 10 460 10
160 125 620 20 580 10 200 10 460 10
160 140 620 20 575 10 200 10 460 10
180 63 660 20 722 10 60 10 480 10
180 75 660 20 725 10 70 10 480 10
180 90 660 20 730 10 200 10 480 10
180 110 660 20 705 10 200 10 480 10
180 125 660 20 665 10 200 10 480 10
180 140 660 20 660 10 200 10 480 10
180 160 660 20 595 10 200 10 480 10
200 63 700 30 742 15 60 15 500 15
200 75 700 30 745 15 70 15 500 15
200 90 700 30 750 15 200 15 500 15
200 110 700 30 725 15 200 15 500 15
200 125 700 30 690 15 200 15 500 15
200 140 700 30 685 15 200 15 500 15
200 160 700 30 620 15 200 15 500 15
225 63 750 30 773 15 60 15 525 15
225 75 750 30 776 15 70 15 525 15
225 90 750 30 781 15 200 15 525 15
225 110 750 30 721 15 200 15 525 15
225 125 750 30 751 15 200 15 525 15
225 140 750 30 746 15 200 15 525 15
225 160 750 30 681 15 200 15 525 15
225 180 750 30 656 15 200 15 525 15
225 200 750 30 641 15 200 15 525 15
250 63 1000 40 907 20 60 20 750 20
250 75 1000 40 910 20 70 20 750 20
250 90 1000 40 915 20 200 20 750 20
250 110 1000 40 855 20 200 20 750 20
250 125 1000 40 890 20 200 20 750 20
250 140 1000 40 885 20 200 20 750 20
250 160 1000 40 820 20 200 20 750 20
250 180 1000 40 845 20 200 20 750 20
250 200 1000 40 830 20 200 20 750 20
250 225 1000 40 765 20 200 20 750 20
280 63 1060 40 1027 20 60 20 780 20
280 75 1060 40 1030 20 70 20 780 20
280 90 1060 40 1035 20 200 20 780 20
280 110 1060 40 975 20 200 20 780 20
280 125 1060 40 1005 20 200 20 780 20
280 140 1060 40 1000 20 200 20 780 20
280 160 1060 40 935 20 200 20 780 20
280 180 1060 40 910 20 200 20 780 20
280 200 1060 40 895 20 200 20 780 20
280 225 1060 40 830 20 200 20 780 20
280 250 1060 40 930 20 300 20 780 20
315 63 1230 40 1128 20 60 20 915 20
315 75 1230 40 1131 20 70 20 915 20
315 90 1230 40 1136 20 200 20 915 20
315 110 1230 40 1076 20 200 20 915 20
315 125 1230 40 1106 20 200 20 915 20
315 140 1230 40 1101 20 200 20 915 20
315 160 1230 40 1036 20 200 20 915 20
315 180 1230 40 1011 20 200 20 915 20
315 200 1230 40 996 20 200 20 915 20
315 225 1230 40 931 20 200 20 915 20
315 250 1230 40 1006 20 300 20 915 20
315 280 1230 40 976 20 300 20 915 20
355 63 1310 60 1248 30 60 30 955 30
355 75 1310 60 1251 30 70 30 955 30
355 90 1310 60 1256 30 200 30 955 30
355 110 1310 60 1196 30 200 30 955 30
355 125 1310 60 1226 30 200 30 955 30
355 140 1310 60 1221 30 200 30 955 30
355 160 1310 60 1156 30 200 30 955 30
355 180 1310 60 1131 30 200 30 955 30
355 200 1310 60 1116 30 200 30 955 30
355 225 1310 60 1051 30 200 30 955 30
355 250 1310 60 1126 30 300 30 955 30
355 280 1310 60 1036 30 300 30 955 30
355 315 1310 60 1036 30 300 30 955 30
400 90 1400 60 1325 30 200 30 1000 30
400 110 1400 60 1265 30 200 30 1000 30
400 125 1400 60 1295 30 200 30 1000 30
400 140 1400 60 1290 30 200 30 1000 30
400 160 1400 60 1225 30 200 30 1000 30
400 180 1400 60 1200 30 200 30 1000 30
400 200 1400 60 1185 30 200 30 1000 30
400 225 1400 60 1120 30 200 30 1000 30
400 250 1400 60 1195 30 300 30 1000 30
400 280 1400 60 1165 30 300 30 1000 30
400 315 1400 60 1105 30 300 30 1000 30
400 355 1400 60 1190 30 400 30 1000 30
450 90 1500 60 1460 30 200 30 1050 30
450 110 1500 60 1400 30 200 30 1050 30
450 125 1500 60 1430 30 200 30 1050 30
450 140 1500 60 1425 30 200 30 1050 30
450 160 1500 60 1360 30 200 30 1050 30
450 180 1500 60 1335 30 200 30 1050 30
450 200 1500 60 1320 30 200 30 1050 30
450 225 1500 60 1255 30 200 30 1050 30
450 250 1500 60 1330 30 300 30 1050 30
450 280 1500 60 1300 30 300 30 1050 30
450 315 1500 60 1265 30 300 30 1050 30
450 355 1500 60 1350 30 400 30 1050 30
450 400 1500 60 1260 30 400 30 1050 30
500 90 1700 80 1615 40 200 40 1200 40
500 110 1700 80 1555 40 200 40 1200 40
500 125 1700 80 1585 40 200 40 1200 40
500 140 1700 80 1580 40 200 40 1200 40
500 160 1700 80 1515 40 200 40 1200 40
500 180 1700 80 1490 40 200 40 1200 40
500 200 1700 80 1475 40 200 40 1200 40
500 225 1700 80 1410 40 200 40 1200 40
500 250 1700 80 1485 40 300 40 1200 40
500 280 1700 80 1455 40 300 40 1200 40
500 315 1700 80 1395 40 300 40 1200 40
500 355 1700 80 1480 40 400 40 1200 40
500 400 1700 80 1390 40 400 40 1200 40
500 450 1700 80 1330 40 400 40 1200 40
560 90 1820 80 1825 40 200 40 1260 40
560 110 1820 80 1765 40 200 40 1260 40
560 125 1820 80 1810 40 200 40 1260 40
560 140 1820 80 1805 40 200 40 1260 40
560 160 1820 80 1725 40 200 40 1260 40
560 180 1820 80 1700 40 200 40 1260 40
560 200 1820 80 1685 40 200 40 1260 40
560 225 1820 80 1620 40 200 40 1260 40
560 250 1820 80 1695 40 300 40 1260 40
560 280 1820 80 1665 40 300 40 1260 40
560 315 1820 80 1605 40 300 40 1260 40
560 355 1820 80 1690 40 400 40 1260 40
560 400 1820 80 1600 40 400 40 1260 40
560 450 1820 80 1540 40 400 40 1260 40
560 500 1820 80 1460 40 400 40 1260 40
630 90 2870 100 2350 50 200 50 2240 50
630 110 2870 100 2290 50 200 50 2240 50
630 125 2870 100 2320 50 200 50 2240 50
630 140 2870 100 2315 50 200 50 2240 50
630 160 2870 100 2250 50 200 50 2240 50
630 180 2870 100 2225 50 200 50 2240 50
630 200 2870 100 2210 50 200 50 2240 50
630 225 2870 100 2145 50 200 50 2240 50
630 250 2870 100 2220 50 300 50 2240 50
630 280 2870 100 2190 50 300 50 2240 50
630 315 2870 100 2130 50 300 50 2240 50
630 355 2870 100 2215 50 400 50 2240 50
630 400 2870 100 2125 50 400 50 2240 50
630 450 2870 100 2065 50 400 50 2240 50
630 500 2870 100 1985 50 400 50 2240 50
630 560 2870 100 1935 50 400 50 2240 50

Технічні характеристики

  • З’єднувальні деталі відповідають вимогам технічних умов, робочим кресленням і виготовлятися за технологічною документацією.
  • Номінальний зовнішній діаметр, граничне відхилення, овальність і максимальний робочий тиск залежно від стандартного розмірного відношення з’єднувальних деталей для зварювання в стик відповідають вимогам.
  • Приєднувальні розміри з’єднувальних деталей, повинні відповідати розмірам труб, з якими вони монтуються.
  • З’єднувальні деталі виготовляються з композицій поліетилену з мінімальними тривалими міцностями MRS 6,3 МПа (ПЕ 63), MRS 8,0 МПа (ПЕ 80), MRS 10,0 МПа (ПЕ 100), що серійно виробляються згідно з нормативною документацією, затвердженою в установленому порядку. Ці композиції повинні бути призначені для виробництва з’єднувальних деталей, які використовують при будівництві  трубопроводів, що транспортують воду. Властивості матеріалу з’єднувальних деталей відповідають вимогам.
  • З’єднувальні деталі для господарсько – питного водопостачання виготовляються з поліетилену марок, що мають дозвіл МОЗ України.

Підприємство-виробник гарантує бездоганну працездатність оригінальної продукції власного виробництва виробів з поліетилену при дотриманні споживачем умов експлуатації, транспортування, зберігання, монтажу.
