Хомут врізний (фланцевий)

  • Хомут врізний (фланцевий)
  • Хомут врізний (фланцевий)

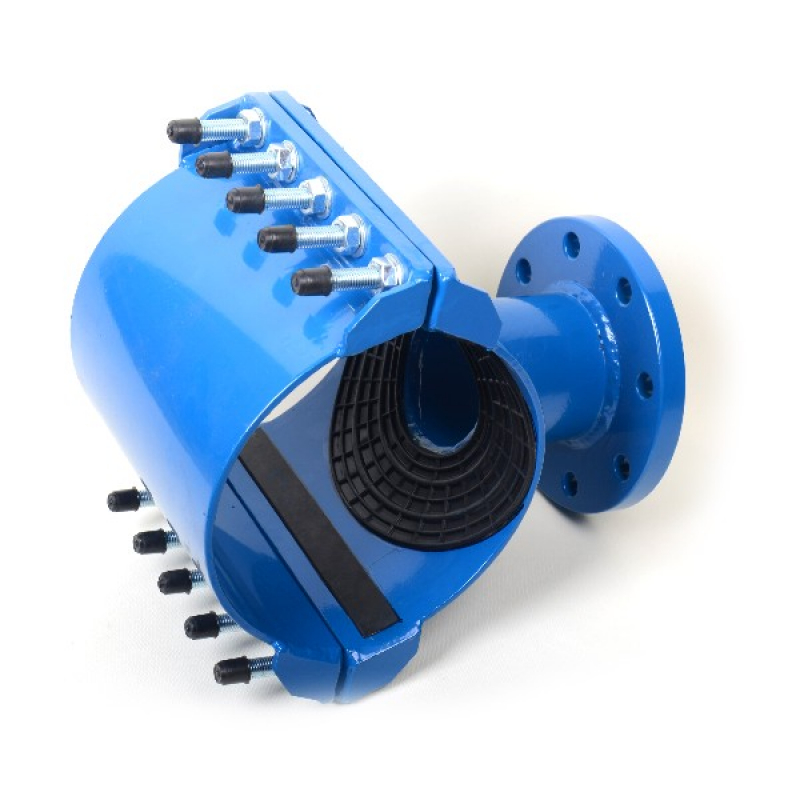

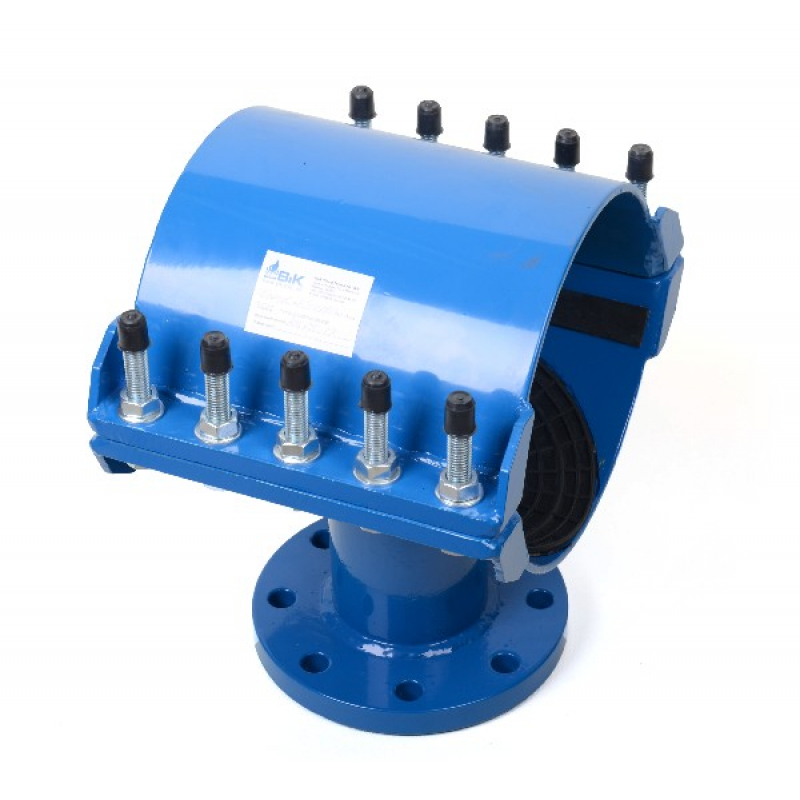

Хомут врізний (фланцевий) Хомут врізний (фланцевий)

Опис та технічні характеристики



Діам. обтиск. Труби Умовно. прохід по фланцю Відстань від дзеркала фланця до поверхні хомута Відстань від дзеркала фланця до осі хомута Довжина хомута Ширина хомута Діам. отворів в планці Діам. різьблення болта Кількість болтів на хомуті Маса хомута Ціна з ПДВ
D, мм. Ду, мм. H, мм. H1, Мм. L, мм. B, мм. d, мм. d1, мм. n, шт. m, кг. грн
160 50 98 187 250 242 14 М12 10 12,3 3613,89
160 80 100 189 250 242 14 М12 10 13,8 4094,94
160 100 102 191 250 242 14 М12 10 14,9 4214,06
180 50 98 197 250 262 14 М12 10 13,2 4168,04
180 80 100 199 250 262 14 М12 10 14,7 4350,37
180 100 102 201 250 262 14 М12 10 15,8 4562,11
200 50 98 207 250 282 14 М12 10 13,9 4366,91
200 80 100 209 250 282 14 М12 10 15,4 4554,68
200 100 102 211 250 282 14 М12 10 16,5 4805,95
225 50 118 219 250 307 14 М12 10 14,7 4670,13
225 80 120 221 250 307 14 М12 10 16,4 4928,34
225 100 122 223 250 307 14 М12 10 17,6 5066,58
250 50 98 232 250 342 16 М14 10 17,1 4754,17
250 80 100 234 250 342 16 М14 10 18,6 5136,36
250 100 122 256 250 342 16 М14 10 20 5673,22
250 150 124 258 250 342 16 М14 12 26,8 6927,71
280 50 98 247 250 372 16 М14 10 19,7 5280,94
280 80 120 269 250 372 16 М14 10 21,5 5676,08
280 100 122 271 250 372 16 М14 10 22,3 5858,78
280 150 124 273 300 372 16 М14 12 28 6989,6
315 50 98 264 250 407 16 М14 10 19,4 5705,41
315 80 120 286 250 407 16 М14 10 21,2 6431,21
315 100 122 288 250 407 16 М14 10 22,3 6651,19
315 150 124 290 300 407 16 М14 12 29,5 7938,88
355 50 98 284 250 447 16 М14 10 20,7 6699
355 80 120 306 250 447 16 М14 10 22,5 7458,31
355 100 122 308 250 447 16 М14 10 23,6 7746,1
355 150 124 310 350 447 16 М14 14 34,4 9514,51
400 50 98 307 250 492 16 М14 10 23 8182,77
400 80 120 329 300 492 16 М14 12 28,6 9242,56
400 100 122 331 300 492 16 М14 12 29,7 10128,05
400 150 124 333 350 492 16 М14 14 36,7 12519,79
400 200 124 333 420 492 16 М14 16 45,4 13865,01
450 50 98 332 250 542 16 М14 10 41,9 8543,27
450 80 120 354 300 542 16 М14 12 51,7 9659,69
450 100 122 356 300 542 16 М14 12 53 10723,64
450 150 124 358 350 542 16 М14 14 64 12642,04
450 200 124 358 420 542 16 М14 16 78,1 14796,32
500 50 98 357 250 592 16 М14 10 26,1 10811,33
500 80 120 379 300 592 16 М14 12 33 12334,19
500 100 122 381 350 592 16 М14 14 38,4 15039,95
500 150 124 383 350 592 16 М14 14 42 16681,24
500 200 124 383 420 592 16 М14 16 51,9 18858,87
500 250 124 383 510 592 18 М16 20 67,2 21123,6
560 50 98 387 250 652 16 М14 10 28,4 11184,21
560 80 120 409 300 652 16 М14 12 35,7 12865,75
560 100 124 411 350 652 16 М14 14 41,6 14477,74
560 150 124 411 350 652 16 М14 14 44,9 16707,88
560 200 124 411 420 652 16 М14 16 54 19430,9
560 250 154 441 510 652 18 М16 20 73,4 23049,65
630 50 98 422 250 722 16 М14 10 30,8 14012,17
630 80 120 444 300 722 16 М14 12 38,7 16267,86
630 100 122 444 350 722 16 М14 14 45,1 17525,24
630 150 122 444 350 722 16 М14 14 48,6 19434,67
630 200 124 444 420 722 16 М14 16 60 22685,15
630 250 154 474 510 722 18 М16 20 79,6 25037,08
630 300 154 474 610 722 18 М16 24 93,9 28352,2

Призначення

Врізний хомут застосовується при необхідності врізки трубопроводу. Призначений для використання в мережах поліетиленових і ПВХ трубопроводів холодного водопостачання. Монтаж здійснюється як під час прокладання нової магістралі, так і при врізці в уже існуючий трубопровід. Даний тип хомутів є одним з найбільш сучасних видів арматури.

Технічні характеристики

  • Конструкція пристрою являє собою дві деталі, одна з яких оснащена відведенням з фланцем відповідного умовного проходу. Установка аксесуара на магістраль і монтаж проводиться за допомогою болтів. Завдяки своїм конструктивним особливостям використання врізного хомута забезпечує герметичність системі, захищаючи трубу від перевантаження.
  • Хомут виготовлений із сталі марки Ст 3сп., З епоксидним напиленням (порошковою фарбою), в якості ущільнювача застосовується гума. Даний матеріал придатний для питного водопроводу. Гайки і шайби оцинковані.
  • Фланцеве з'єднання - ГОСТ 12820-80

особливості:

  1. міцна конструкція зі сталі з епоксидним порошковим покриттям
  2. не деформує трубу
  3. отвір врізки забезпечується гумовим ущільненням
  • Можливе виробництво врізних хомутів фланцевого та різьбового приєднання, при необхідності виготовляються хомути для врізки в трубопровід виготовлений з будь-яких матеріалів під необхідний розмір зовнішнього діаметра труб (чавун, сталь, бетон і.т.д.).

Тиск

Врізний хомут фланцевий застосовується в системах холодного водопостачання з робочим тиском до 1,6 МПа. Виріб використовується в пластикових трубопроводах і має фланцеве приєднання.

Підприємство-виробник гарантує бездоганну працездатність оригінальної продукції власного виробництва муфти обтискної при дотриманні споживачем умов експлуатації, транспортування, зберігання, монтажу.
