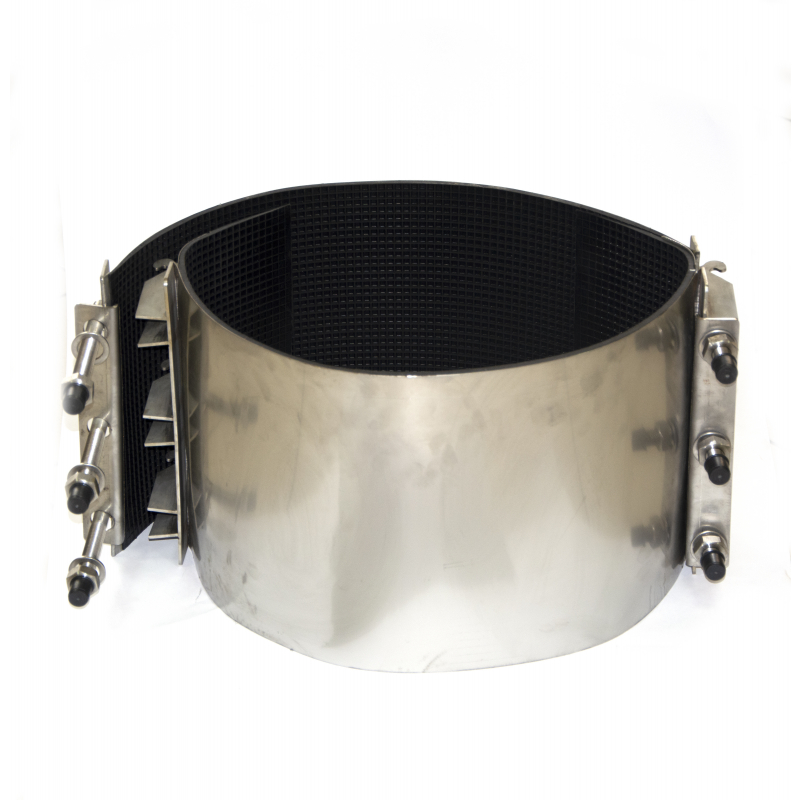

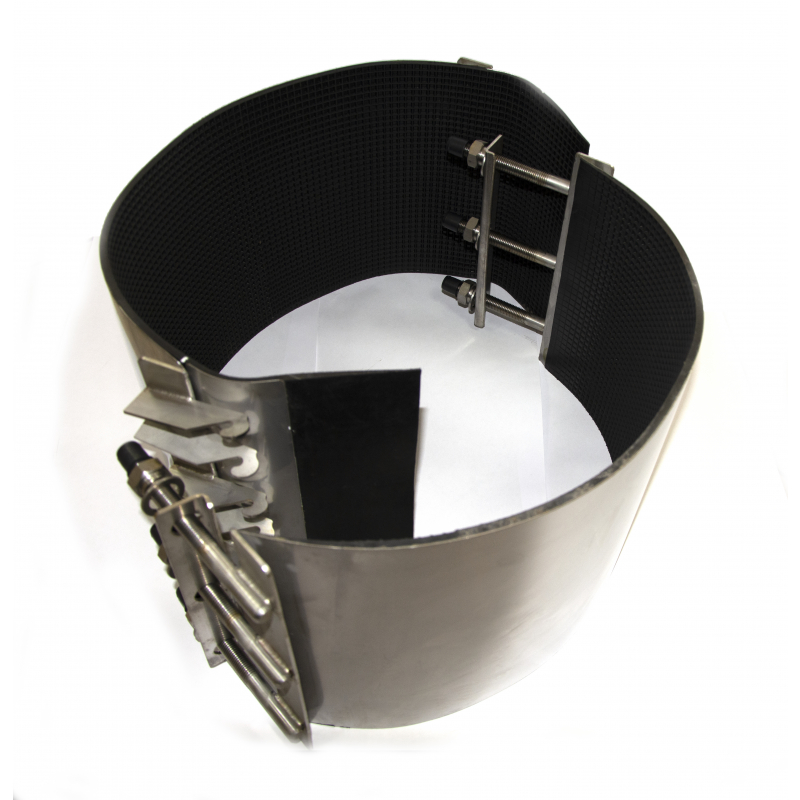

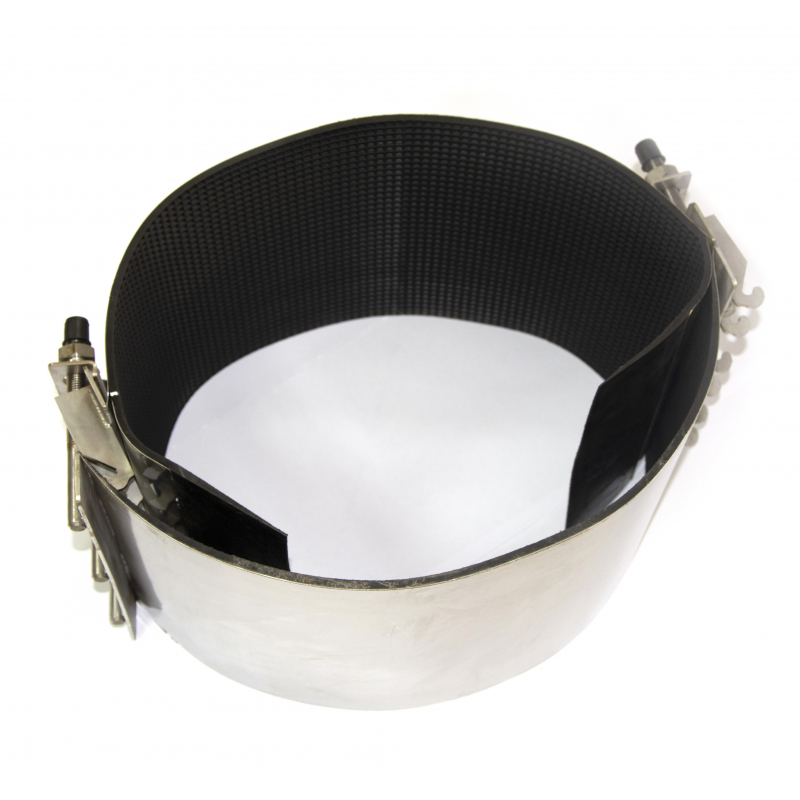

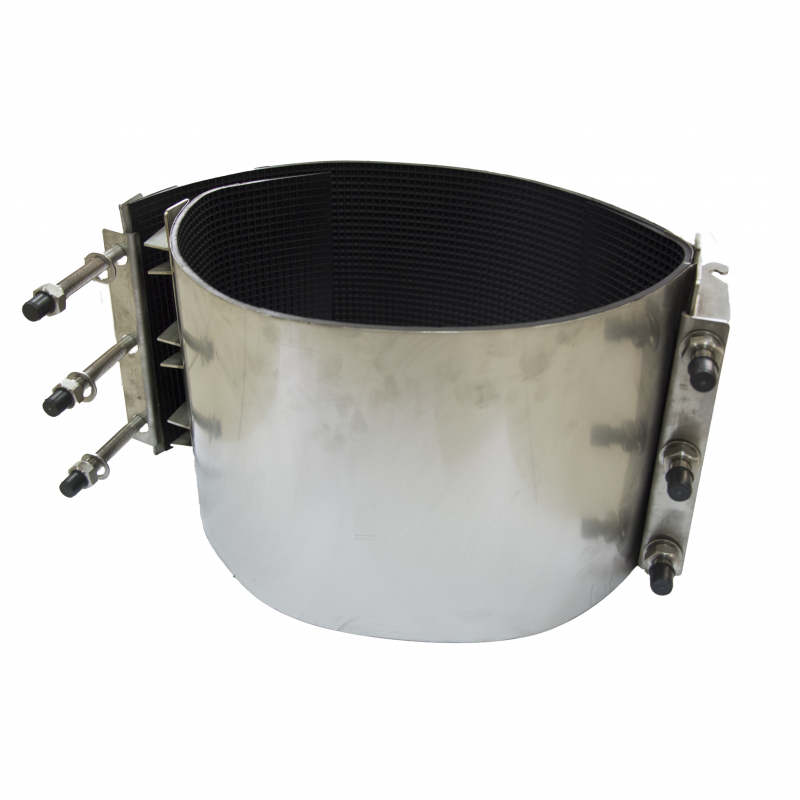

Хомут ремонтний двосторонній

  • Хомут ремонтний двосторонній
  • Хомут ремонтний двосторонній
  • Хомут ремонтний двосторонній
  • Хомут ремонтний двосторонній
Хомут ремонтний двосторонній Хомут ремонтний двосторонній Хомут ремонтний двосторонній Хомут ремонтний двосторонній

Опис та технічні характеристики

чертежи ремонтного хомута
Ду Діаметр, мм Довжина хомута L [мм] Кіл-сть шпильок n Корпус:
300 400 500 300 400 500 товщина сталевої стягуючої смуги, мм
250 243-263 X X   6 8   0,8-1*
250 265-285 Х Х   6 8   0,8-1*
300 310–330 Х Х   6 8   0,8-1*
300 320–340 Х Х   6 8   0,8-1*
300 324–344 Х Х   6 8   0,8-1*
350 345–365 Х Х   6 8   0,8-1*
350 366–386 Х Х   6 8   0,8-1*
400 390-410 Х Х Х 6 8 10 1-1,5*
400 400-420 X X X 6 8 10 1-1,5*
400 420–440 Х Х Х 6 8 10 1-1,5*
400 421–441 Х Х Х 6 8 10 1-1,5*
500 500-520 Х Х Х 6 8 10 1-1,5*
500 520–540 Х Х Х 6 8 10 1-1,5*
600 620-640 Х Х Х 6 8 10 1-1,5*
600 625–645 Х Х Х 6 8 10 1-1,5*
600 630–650 Х Х Х 6 8 10 1-1,5*

Призначення

Призначені для невідкладного ремонту труб водопроводу з ковкого чавуну, литого чавуну, сталі, бетону, азбестоцементу, із сталі з покриттям поліетиленом, із полівінілхлориду, армованого склопластика та поліетилену з метою усунення протікання холодної води.

Виготовляються згідно з нормами ТУУ 24.2-33437218-004:2019

Робоче середовище: технічна та питна вода, робоча температура від 0° до +70°С.

Технічні характеристики ремонтних хомутів

  • Використовуються для герметизації отворів, тріщин та пористих місць в водопроводах.
  • Виготовлені з нержавіючої сталі Хром/Нікель 18/10, що дозволяє використовувати їх для швидкого та надійного ремонту пошкоджених трубопроводів. Стальна стягуюча смуга (корпус), фіксуючий захват (замок) та планки, до яких приварені шпильки, виготовлені з нержавіючої сталі 1.4301 (AISI304) та має довжину від 150 до 500 мм в залежності від діаметру хомута. Фіксуючий захват та планки виготовлені з нержавіючої сталі 1.4301 (AISI304) товщиною не менше 3 мм.
  • Елемент кріплення (шпилька) приєднаний до корпусу хомута методом аргонового зварювання. Фіксуючий захват залишається рухомим відносно шпильок, тому немає необхідності розбирати елементи конструкції на окремі частини, що скорочує час монтажу. Окрім того не виникає небезпека загубити окремі деталі під час монтажу.
  • Шпильки виготовлені з нержавіючої сталі 1.4301 (AISI304) мають захисні ковпаки та вкриті шаром тефлону для перешкоджання розкручуванню (ослабленню) гайок на замку хомута (необхідність покриття вказується при замовленні). Шпильки приварені по всій довжині к корпусу хомута.
  • Направляючі гайки разом з шайбами позиціонують опорну планку для затягування хомута.
  • Зварювання деталей проводиться в аргоновій оболонці у відповідності з ДСТУ EN ISO 9692-1:2014 безперервним швом.
  • Для відновлення корозійностійких властивостей після зварювання зварювальні шви обробляються за допомогою травленням.
  • Шайби та гайки виготовлені із нержавіючої сталі 1.4301 (AISI304)  відповідають ISO 4032.
  • Ремонтні хомути мають монтажні пази, за допомогою яких виконується рівномірний розподіл тиску на поверхню гумового ущільнення.
  • Діапазон діаметрів використання хомута нанесений на його корпусі методом тиснення, який забезпечує чітке та довговічне зображення.
  • Хомут має маркування згідно EN19:2005 та EN1074:2002, на якому вказується виробник, номінальний діаметр труби, допустимі зовнішні діаметри труб, для яких може застосовуватися хомут, довжина хомута, матеріал ущільнення.
  • Ущільнююча прокладка виконана з гуми та має вафельну структуру відповідно до вимог для синтетичних матеріалів, які вступають в контакт з водою. Хомути мають висновок санітарно-епідеміологічної експертизи. Ущільнення покриває всю внутрішню поверхню хомута та належним чином закріплено безпосередньо на ньому, має ширину по всій довжині хомута від 150 мм до 500 мм в залежності від діаметру хомута та випробується у відповідності з вимогами ДСТУ 2214-93, ДСТУ 3128-95, ДСТУ 3642-97.
  • Якість гарантується постійними тестами.

Тиск

  Допустимий тиск залежить від матеріалу та зовнішнього діаметру труб, ступеню пошкодження, та не має перевищувати 2,5 МПа (25 атм.).

Гарантія складає 5 років.

Конструкція хомутів:

Ду 50 – Ду 300 – односекційні, односторонні з одним замком.

Ду 250 – Ду 600 – виконані з двох сегментів – двосторонні, з двома замками.

Підприємство-виробник гарантує бездоганну працездатність оригінальної продукції власного виробництва муфти обтискної при дотриманні споживачем умов експлуатації, транспортування, зберігання, монтажу.

Виконуємо доставку по всій території України транспортними перевізниками «SAT», «Нова Пошта» та іншими.

Інструкція по установці хомута з нержавіючої сталі

Підготовка:

  • Очистіть трубу навколо пошкодженого місця від забруднень.
  • Переконайтеся в тому, що зовнішній діаметр труби відповідає заданій області розмірів хомута.
  • Змочіть поверхню труби і гумову прокладку хомута мильним розчином (співвідношення мила до води 1: 5).

Послідовність монтажу:

Рис. 1

1. Відкрутіть гайки на шпильках до закінчення різьблення, не згвинчуючи  їх. Підніміть сталевий захоплення зі шпильками 1 вгору. Розмістіть хомут навколо труби (рис. 1).



Рис. 2

2. Зачепіть захват 1 за пази 2, розташовані в нижній частині затискного пристрою (рис. 2). Після цього, підтягніть захват 1 далі вгору, поки він не ляже на верхню поверхню планки захоплення (рис. 3).


Рис. 3

3. Покладіть гайковий ключ в пази 2 системи захоплення (рис. 4). Натисніть на гайковий ключ, як на «важіль», стягніть хомут навколо труби. Після цього ви зможете абсолютно без зусиль встановити пластину для кріплення болтів в її остаточне положення і вручну затягнути гайки. Слідкуйте за тим, щоб гумова прокладка щільно прилягала до труби.



Рис. 4

4. Дістаньте гайковий ключ з паза 2 і рівномірно міцно закрутіть їм гайки. Після цього закрутіть гайки динамометричним гайковим ключем при М14 до 70нм і 120Нм для М16. Для труб з полівінілхлориду достатній момент затяжки 50нм. Зачекайте близько 15-20 хвилин і ще раз затягніть гайки з тим же самим моментом затяжки. Необхідно звертати увагу на правильність вибору довжини хомута для труби. Затягування гайок відбувається з одним і тим же моментом затяжки: для М12 і М14 -70нм і 120Нм - для М16. У наступній послідовності: після початкової міцної затягування гайок ключем, їх слід затягнути динамометричним гайковим ключем. Почекати 15хв. І знову затягнути. Ще раз почекати 15 хв. І знову затягнути. Якщо можливо, ще раз повторити затяжку після 24-годинної паузи.



Увага:

  • Стежте за тим, щоб між трубою і хомутом не було бруду.
  • Різьба повинна бути чистою, щоб уникнути заклинювання гайок і шпильок.
  • Етапи монтажу 1-3 можуть бути зроблені на трубопроводі поруч з місцем ушкодження.

І лише за тим попередньо змонтований ущільнювальний хомут, може бути, зрушений на пошкоджене місце і зафіксований у відповідності з 4-х етапом монтажу.
