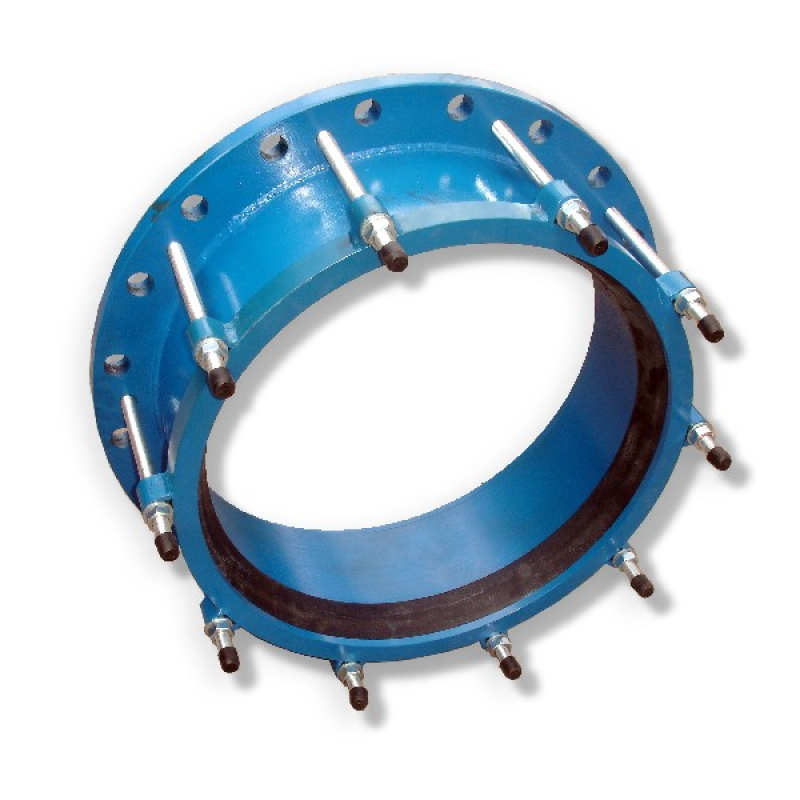

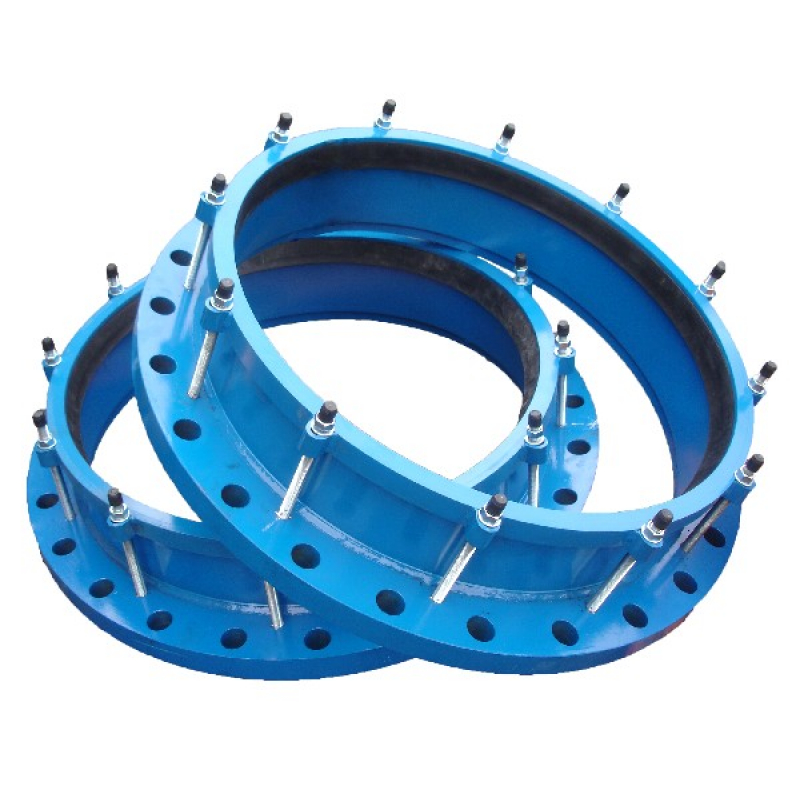

Муфта обжимна (муфта-фланець) ДУ 300-1200

  • Муфта обжимна (муфта-фланець) ДУ 300-1200
  • Муфта обжимна (муфта-фланець) ДУ 300-1200
Муфта обжимна (муфта-фланець) ДУ 300-1200 Муфта обжимна (муфта-фланець) ДУ 300-1200

Опис та технічні характеристики



чертеж обжимной муфтичертеж обжимной муфти

Ду, мм L*, мм D, мм d, мм Зовн. d
труб, мм

d1 отв., мм
n
отв., шт.
Матеріал  труб Ціна, грн
50 90 160 125 59,5-72,0 18 4 ПЕ, чавун 1404,75
65 90 180 145 72,2-85,0 18 4 чавун, сталь, ПЕ 1560,83
80 100 195 160 75,0-102,4 18 8 ПЕ, чавун, сталь 1734,26
100 100 215 180 100,0-120,0 18 8 НПВХ, ПЕ, чавун, сталь 1908,81
101 100 215 180 108,0-128,7 18 8 чавун,азбестоцемент 1993,27
125 100 245 210 125,0-153,3 18 8 чавун, сталь 2378,38
150 100 280 240 144,0-172,0 22 8 НПВХ, ПЕ, чавун, сталь 2673,64
151 100 280 240 158,5-181,6 22 8 ПЕ,чавун,азбестоцемент 2689,85
200 130 335 295 205,0-234,0 22 8 НПВХ, ПЕ, чавун, сталь 3316,12
250 130 390 350 272,0-289,0 22 12 НПВХ, чавун, сталь, ПЕ 4274,01
300 130 440 400 323,0-339,4 22 12 чавун, сталь 5172,31
350 160 500 460 * 22 16 НПВХ, ПЕ, чавун, сталь 10223,71
400 160 565 515 * 26 16 НПВХ, ПЕ, чавун, сталь 11450,52
450 160 615 565 * 26 20 НПВХ, ПЕ, чавун, сталь 13110,39
500 180 670 620 * 26 20 НПВХ, ПЕ, чавун, сталь 14973,2
600 180 780 725 * 30 20 НПВХ, ПЕ, чавун, сталь 19911,19
700 180 895 840 * 30 24 НПВХ, ПЕ, чавун, сталь 34212,4
800 180 1010 950 * 33 24 НПВХ, ПЕ, чавун, сталь 42441,81
900 180 1110 1050 * 33 28 НПВХ, ПЕ, чавун, сталь 59023,38
1000 200 1220 1160 * 33/36 28 НПВХ, ПЕ, чавун, сталь 63122,23
1200 200 1455 1380 * 39 32 НПВХ, ПЕ, чавун, сталь 79040,55

*Алгоритм дій для замовлення нестандартних виробів:

  1. 1. Визначити місце, де планується монтувати виріб;
  2. 2. Усунути нерівності, нарости та мінімізувати еліпсність на трубі;
  3. 3. Заміряти зовнішній діаметр труби за допомогою циркометру, який має щільно прилягати до труби.
  4. 4. Передати всю технічну інформацію провідним спеціалістам компанії «ВіК».

Призначення

Використовується для безфланцевого з'єднання трубопроводів, виконаних як з поліетилену, так і з інших різнорідних матеріалів. Можливе використання при аварійних роботах.



Технічні характеристики

  • Муфта-фланець виготовлена згідно ТУУ 27.2-33437218.002:2006.
  • Осьове відхилення труб з кожного боку ± 6°.
  • Корпус обжимної муфти виготовлений зі сталі марки Ст3пс, ГОСТ 14637.
  • Притискний фланець виготовлений з сталі марки Ст3пс, ГОСТ 14637. Осьові розміри фланця відповідають типовим розмірам фланцю для робочого тиску 10 кг/см².
  • Конструкція муфти-фланця забезпечує монтаж у довільній позиції.
  • Гумове ущільнення виготовлене з гуми марки ИРП 1068; гумова суміш марки 5С-3831. Форма ущільнення дозволяє з’єднуватися з трубами з дрібними дефектами поверхні труби.
  • Гайки шестигранні оцинковані за ГОСТ 5915; шайби за ГОСТ 11371; шпильки М16 оцинковані за ГОСТ 22034.
  • Використовується метод холодного цинкування, товщина шару не менш 9 мкм (шпильки М16 та вище (в залежності від діаметру муфт) мають товщину шару не менше 250мкм). Кінці шпильок захищені пластмасовими ковпачками.
  •  Тип ущільнювальних поверхонь фланців за ГОСТ 12815, ТИП 1.2 або 3.
  • Антикорозійне покриття обжимної муфт за ГОСТ 9.032, клас покриття ІV мінімум 250мкм. Антикорозійне покриття є суцільним, міцним, гладким, без шпарин і пузирів та має міцне зчеплення з металом.

Підприємство-виробник гарантує бездоганну працездатність оригінальної продукції власного виробництва муфти обтискної при дотриманні споживачем умов експлуатації, транспортування, зберігання, монтажу.

Виконуємо доставку по всій території України транспортними перевізниками «SAT», «Нова Пошта» та іншими.

1. Муфта встановлюється на фланцевих з'єднанні із застосуванням міжфланцеве ущільнення відповідного НД на гуму.

2. Болти застосовувати відповідно до ГОСТ 12820.

3. Обтиск фланців проводити рівномірно за допомогою комбінованих ключів в черговості - 1. 3,2, 4 і т.д. (Хрест на хрест) до 70% вичавлюючи ущільнювального матеріалу.

4. При зняття підтискної фланця і ущільнювача гуми з муфти обрізається обичайка (циліндр), в Який Розміщуючи з'єднується трубу з рівномірним зазором, попередньо розмістивши підтискної фланець ущільнююче гумове кільце на зовнішньому діаметрі з’єднуємої труби таким чином, щоб менший діаметр усіченого конуса ущільнення був розташований з боку муфти .

5. Заводити трубу в обичайку необхідно на всю довжину муфти (до упору) після чого, Переконавшись в рівномірному зазорі - опускати гумове кільце ущільнювача в обичайку. Фланець підтискної встановлюється на кріпильні (напрямні) шпильки і заводиться на кільце ущільнювача, можливо з натягом, але без механічних пошкоджень, після чого встановлюються шайби і гайки на шпильку, потім рівномірно обтискається гайковим ключем до 80% вичавлюючи. При випробуванні доводиться до герметизації шляхом підтискання гайок до усунення течі в послідовності 1,3,2,4 і т. Д, (хрест на хрест).

6. Муфта сполучна (надалі М.С.) - служить для безфланцевого з'єднання трубопроводів, виконаних як з поліетилену, так і з інших, в тому числі різнорідних матеріалів. Можливе застосування при аварійних роботах.

7. Відмінність від типової інструкції по установці в тому, що сполучаються трубопроводи, розташовані у внутрішній частині обичайка МС Повинні знаходиться в створі, тобто зведені до зіткнення. Допускається до 10 мм зазор між сполучаються трубопроводами, місця стикування труб повинно знаходитися по центру корпусу сполучної муфти.

8. Муфта регулювальна (надалі МР) - дозволяє легко робити монтаж і демонтаж водо-запірної арматури по рахунок зміни лінійного розміру муфти. Така муфта з двох сторін встановлюється на трубопроводах за допомогою фланцевого з'єднання. Застосування МР дозволяє усунути зазор між трубами що стикуються або трубою і водо-запірної арматурою. Монтаж проводить за типовою інструкції.

9. По закінченню монтажу кінцеві частини з'єднаних поліетиленових труб повинні бути зафіксовані.
