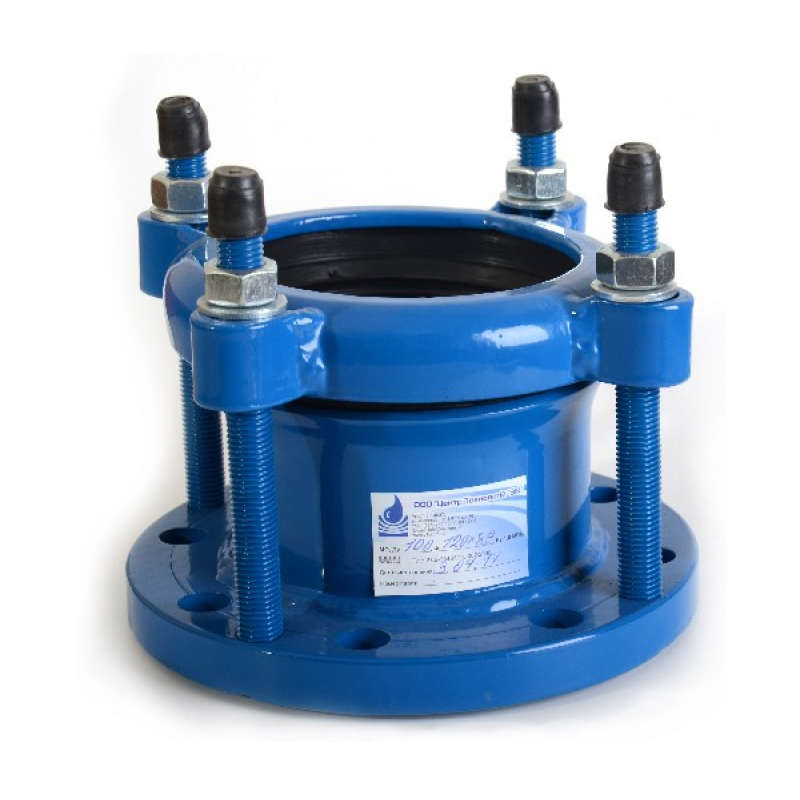

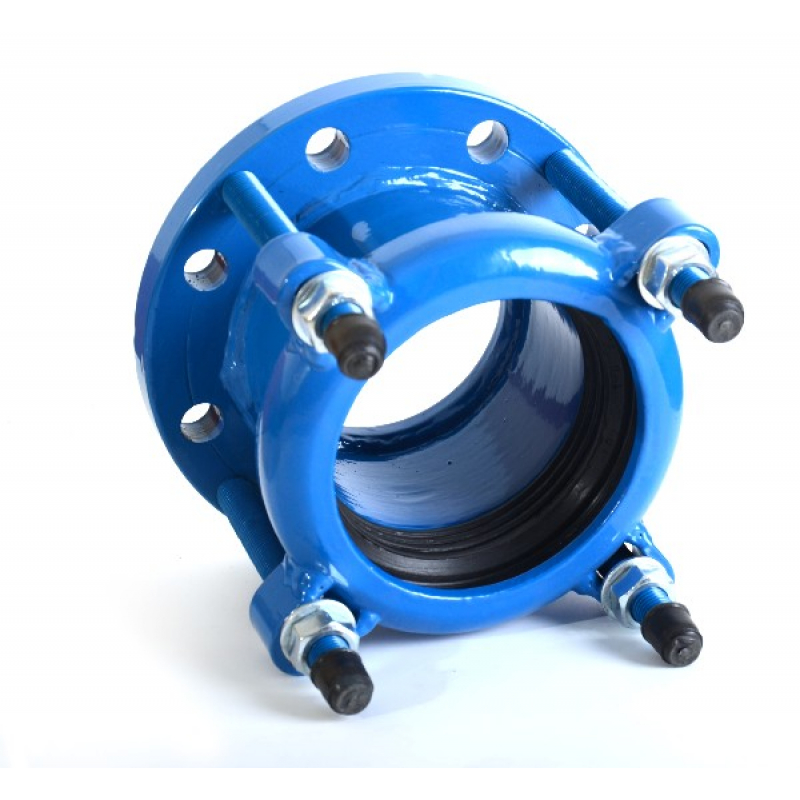

Муфта обжимна (муфта-фланець) ДУ 100-300

  • Муфта обжимная (муфта-фланец) ДУ 100-300
  • Муфта обжимная (муфта-фланец) ДУ 100-300
  • Муфта обжимная (муфта-фланец) ДУ 100-300
Муфта обжимная (муфта-фланец) ДУ 100-300 Муфта обжимная (муфта-фланец) ДУ 100-300 Муфта обжимная (муфта-фланец) ДУ 100-300

Опис та технічні характеристики



креслення обжимної муфтикреслення обжимної муфти

Ду, мм L*, мм D, мм d, мм Зовн. d
труб, мм

d1 отв., мм
n
отв., шт.
Матеріал  труб Ціна, грн
50 90 160 125 59,5-72,0 18 4 ПЕ, чавун 1404,75
65 90 180 145 72,2-85,0 18 4 чавун, сталь, ПЕ 1560,83
80 100 195 160 75,0-102,4 18 8 ПЕ, чавун, сталь 1734,26
100 100 215 180 89,0-120,0 18 8 НПВХ, ПЕ, чавун, сталь 1908,81
101 100 215 180 108,0-128,7 18 8 чавун,азбестоцемент 1993,27
125 100 245 210 125,0-153,3 18 8 чавун, сталь 2378,38
150 100 280 240 144,0-172,0 22 8 НПВХ, ПЕ, чавун, сталь 2673,64
151 100 280 240 158,5-181,6 22 8 ПЕ,чавун,азбестоцемент 2689,85
200 130 335 295 205,0-234,0 22 8 НПВХ, ПЕ, чавун, сталь 3316,12
250 130 390 350 272,0-289,0 22 12 НПВХ, чавун, сталь, ПЕ 4274,01
300 130 440 400 323,0-339,4 22 12 чавун, сталь 5172,31
350 160 500 460 355,0-380,0 22 16 НПВХ, ПЕ, чавун, сталь 10223,71
400 160 565 515 400,0-430,0 26 16 НПВХ, ПЕ, чавун, сталь 11450,52
450 160 615 565 475,0-485,0 26 20 НПВХ, ПЕ, чавун, сталь 13110,39
500 180 670 620 500,0-535,0 26 20 НПВХ, ПЕ, чавун, сталь 14973,2
600 180 780 725 627,0-640,0 30 20 НПВХ, ПЕ, чавун, сталь 19911,19
700 180 895 840 * 30 24 НПВХ, ПЕ, чавун, сталь 34212,4
800 180 1010 950 * 33 24 НПВХ, ПЕ, чавун, сталь 42441,81
900 180 1110 1050 * 33 28 НПВХ, ПЕ, чавун, сталь 59023,38
1000 200 1220 1160 * 33/36 28 НПВХ, ПЕ, чавун, сталь 63122,23
1200 200 1455 1380 * 39 32 НПВХ, ПЕ, чавун, сталь 79040,55

Призначення

Використовується для безфланцевого з'єднання трубопроводів, виконаних як з поліетилену, так і з інших різнорідних матеріалів. Можливе використання при аварійних роботах.



Технічні характеристики

  • Муфта-фланець виготовлена згідно ТУУ 27.2-33437218.002:2006.
  • Осьове відхилення труб з кожного боку ± 6°.
  • Корпус обжимної муфти виготовлений зі сталі марки Ст3пс, ГОСТ 14637.
  • Притискний фланець виготовлений з сталі марки Ст3пс, ГОСТ 14637. Осьові розміри фланця відповідають типовим розмірам фланцю для робочого тиску 10 кг/см².
  • Конструкція муфти-фланця забезпечує монтаж у довільній позиції.
  • Гумове ущільнення виготовлене з гуми марки ИРП 1068; гумова суміш марки 5С-3831. Форма ущільнення дозволяє з’єднуватися з трубами з дрібними дефектами поверхні труби.
  • Гайки шестигранні оцинковані за ГОСТ 5915; шайби за ГОСТ 11371; шпильки М16 оцинковані за ГОСТ 22034.
  • Використовується метод холодного цинкування, товщина шару не менш 9 мкм (шпильки М16 та вище (в залежності від діаметру муфт) мають товщину шару не менше 250мкм). Кінці шпильок захищені пластмасовими ковпачками.
  •  Тип ущільнювальних поверхонь фланців за ГОСТ 12815, ТИП 1.2 або 3.
  • Антикорозійне покриття обжимної муфт за ГОСТ 9.032, клас покриття ІV мінімум 250мкм. Антикорозійне покриття є суцільним, міцним, гладким, без шпарин і пузирів та має міцне зчеплення з металом.

Підприємство-виробник гарантує бездоганну працездатність оригінальної продукції власного виробництва муфти обтискної при дотриманні споживачем умов експлуатації, транспортування, зберігання, монтажу.

Виконуємо доставку по всій території України транспортними перевізниками «SAT», «Нова Пошта» та іншими.
